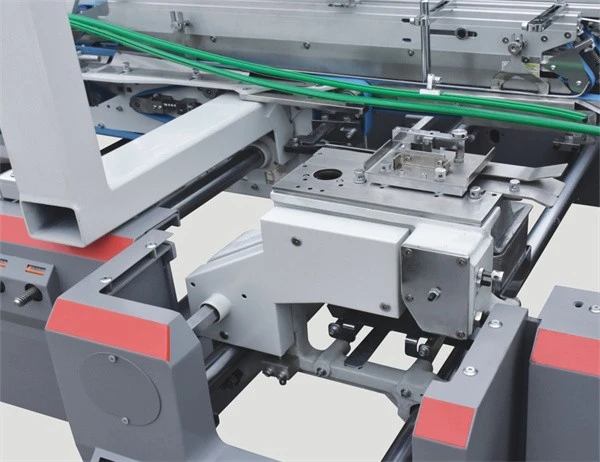

Automatizovaný vysokorýchlostný stroj na ohýbanie škatúľ

FG-1100Automatický vysokorýchlostný stroj na lepenie škatúľ (voliteľné: 46 rohový)

Štruktúra: podávač + zarovnanie + predskladacia časť (voliteľne 46 rohov) + spodná časť vysokovlnného zámku + spodná časť vysokovlnného zámku + skladanie + pneumatický dopravník

Model:FG-1100P

cena:

Platobné podmienky: 30% záloha TT, 70% zostatok pred odoslaním

Dodacia lehota:{0}} dní po prijatí vkladu

Popredajný servis: 1-ročná záruka okrem ľahko poškodených častí, ako sú remene.

Zoznam niektorých komponentov

Upozornenie: Keď sú zakúpené diely v stroji inovované, aktualizované alebo nahradené lepšou značkou, predajca zostane bez ďalšieho upozornenia.

VZORKY KRABICE

Technický parameter

Maximálna veľkosť papiera: 1100 * 1000 mm

Minimálna veľkosť papiera: 120 * 60 mm

Hmotnosť papiera:{0}} g/m2

Vhodné pre: priamy box, uzamykateľný spodný box, 4/6 rohový systém (voliteľné)

Celkový výkon: 26 kW

Elektrické požiadavky: 380 V, 50 Hz, 3-fáza

Zdroj vzduchu:{0}},7 m³/min

Hmotnosť stroja: približne 5500 kg

Veľkosť stroja: 16000 * 1800 * 1900 mm

Schéma Mahine podlahy:

Stroj sa skladá z:

01

PODÁVAČ

• Vybavené vibračným mechanizmom
• S nezávislou prevodovkou, nízkou hlučnosťou, s prednými nastaviteľnými kolesami možno dosiahnuť maximálnu pracovnú kapacitu.
• Kamera je vybavená tak, aby videla situáciu pri prenose na dopravník

02

ZARIADENIE

• Funkcia bočného registra pre hladký a presný chod boxu, vyhnite sa chybe rybieho chvosta.

03

PREDZKLADACÍ SEKCIA

• Prvú ryhovaciu líniu (ľavá chlopňa) je možné pri vysokej rýchlosti vopred zložiť o 180 stupňov.
• Po predzložení sa krabice rýchlo otvoria.
• V tejto 2,3 metra dlhej predskladacej časti sú horné nosiče oddelené a odnímateľné pre niektoré špeciálne boxy.
• Široký ľavý spodný pás, ktorý zabraňuje zanechaniu stôp na krabiciach.
• Perfektná predskladacia jednotka pre chlopne.

04

Jednotka na skladanie vlny

• Jednoduchá zmena medzi vlnovým skladaním a funkciou normálneho spodného zámku, jednotka na skladanie do vlny má väčšiu flexibilitu a zvyšuje rozsah úloh, pohodlné ovládanie
• Oveľa rýchlejšie nastavenie na vlnovom skladaní ako bežná spodná jednotka zámku, menej hluku spôsobeného pri vysokorýchlostnej výrobe, odolnejšie
• Pri práci s CD boxmi nie je potrebná otočná doska na zloženie chlopne.
• Dovážané skladacie remene (NITTA) a klinové remene, motorizované pohyblivé vnútorné nosiče
• Jedna alebo dvojvlnná skladacia jednotka je voliteľná

05

4/6 ROHOVÝ SYSTÉM (voliteľné)

• Tri skupiny hákov pre 6 rohových boxov
• Používa sa pre rôzne veľkosti papierových škatúľ
• Pre 4/6 rohové krabice sú potrebné lepiace pištole, pre 6 rohových krabice minimálne 3 pištole.
• Modulárne skladacie háky majú záznamy o chode, vysokú rýchlosť, vysokú produktivitu
• Bezpečnostné okno je voliteľné

06

SPODNÁ NÁDRŽ NA LEPENIE

• Veľkoobjemový dizajn, keď stroj beží pri vysokom výseve, lepidlo nezhasne ani nevytečie. Voliteľná fľaša je vhodná na dlhodobú prevádzku
• Nádrž na lepidlo sa dá ľahko vybrať na čistenie.
• Lepidlo je možné mikroupraviť pomocou škrabky.

07

SKLÁDACÍ SEKCIA

• Vhodné pre malé krabice, hotová šírka: 35 mm
• Ľavé, pravé alebo oboje skladacie
• Vybavený rýchlostným variátorom pre pásy, zaisťuje zložené boxy paralelne a v dobrom poriadku.
• Rýchle, pohodlné nastavenie a obsluha dokážu boxy dokonale zložiť.

08

PRENOSOVÁ SEKCIA

• Nezávislý chod motora, vyššia rýchlosť a úplná kontrola
• Pneumatický box kicker je vybavený
• Vhodné pre komplikovaný tvar krabice
• Pásy v tejto časti sa dajú jednoducho napnúť a prispôsobiť pre rôzne boxy.

09

DOPRAVNÍK

• Pneumatické zvýšenie tlaku, rýchlosť a tlak sa dajú nezávisle nastaviť, na boxoch sa dá trochu zvýšiť tlak, takže hotové boxy budú krajšie.
• Predná časť dopravníka môže byť koordinovaná s prekrývajúcimi sa a posuvnými zariadeniami, aby sa vhodne pohybovala nahor a nadol.
• Pneumatické vyrovnávacie zariadenie, posuvné zariadenie sú voliteľné

10

OVLÁDACÍ PANEL

• pohodlná obsluha, priamy vzhľad
• diaľkové ovládanie
• je možné nastaviť iný jazyk
